概要

RC直列回路は電源を投入すると過渡現象が起こるため、回路に流れる電流は時間的に変化して、ある程度の時間が経過すると一定値になる。
このような時間的に変化する過渡現象の電圧や電流を求める時は、以下に示すような手順で解く。

  1. 対象の回路の回路方程式をたてる。
  2. 初期条件を考慮して、微分方程式または積分方程式を解く。


ここでは、RC直列回路に流れる電流と電圧を、ラプラス変換を用いて求める。


電流の求め方

まず、RC直列回路の回路方程式をたてる。


回路に流れる電流をi(t)[A]i(0)=0[A]とする時、次式(1)の微分方程式となる。
Ri(t)+1C0ti(t)dt=E …(1)

(1)式をラプラス変換すると以下となる。
RI(s)+1sCI(s)i(0)=EsRI(s)+1sCI(s)=Es
I(s)(R+1sC)=Es=Es(R+1sC)=EsR+1C=ER1s+1RC(2)

上式(2)を逆ラプラス変換する。
i(t)=ERe1RCt

したがって、RC直列回路に流れる電流i(t)は、時間が経つにつれて流れなくなる。

下図に示すように、RL直列回路に流れる電流i(t)は ER から始まり、ある程度の時間が経過する(定常状態に達する)と0になる。
つまり、定常状態に達すると、コンデンサCはオープンされているのと同じということになる。


また、RC直列回路の時定数τは、τ=1RC である。


抵抗Rに掛かる電圧の求め方

RC直列回路に流れる電流i(t)は、上記のセクションで求めた式を使用する。

抵抗Rにかかる電圧ER(t)[V]は、次式となる。
ER(t)=i(t)R=ERe1RCtR=Ee1RCt

抵抗Rの電圧のグラフにおいて、電圧ER(t)はi(t)にRを乗算しただけなので、i(t)と同じような形のグラフになる。
抵抗Rの電圧は ER [V]から始まり、ある程度時間が経過する(定常状態に達する)と、電圧の大きさは0[V]になる。



コンデンサCに掛かる電圧の求め方

RC直列回路に流れる電流i(t)は、上記のセクションで求めた式を使用する。

コンデンサCにかかる電圧EC(t)[V]は、次式となる。
EC(t)=1Ci(t)dt=1CERe1RCtdt=ERCe1RCtdt=ERC11RCe1RCt+D=ERC(RC)e1RCt+D=Ee1RCt+D

初期条件として、t=0 の時、EC=0 を利用する。
EC(0)=Ee1RCt+D

0=E×1+D0=E+DD=E

したがって、
EC(t)=Ee1RCt+E=E(1e1RCt)

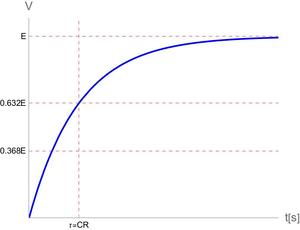

コンデンサCの電圧EC(t)のグラフは、電圧は0[V]から始まり、ある程度時間が経過する(定常状態に達する)と、電圧の大きさはE[V]になる。


したがって、電源を投入した直後は、電源の電圧が全て抵抗に掛かるが、
定常状態に達すると抵抗には電圧がかからず、電圧は全てコンデンサにかかる。
